:Встраиваемые в пол конвекторы с принудительной конвекцией с тангенциальными вентиляторами Varmann Qtherm Eco
Принудительная конвекция.
Высокая тепловая мощность.
Напряжение питания
вентиляторов ~220В и −12В.
Интеллектуальная система
регулирования.
Стоимость по запросу

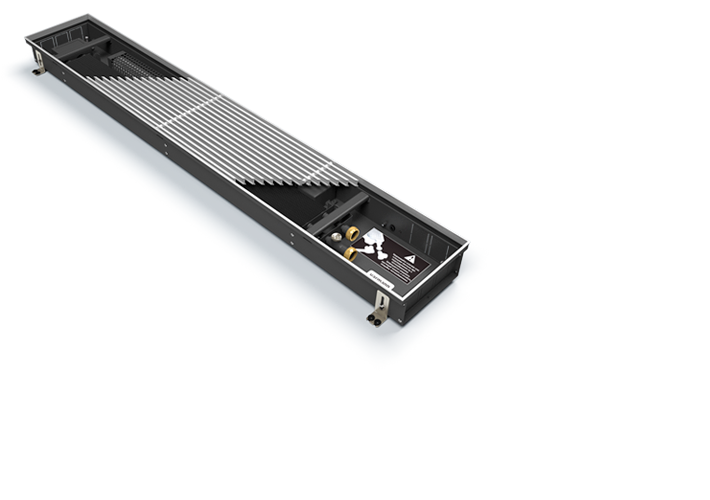

Встраиваемые в пол конвекторы с принудительной конвекцией с тангенциальными вентиляторами Qtherm ECO
Описание
Встраиваемые в пол конвекторы Qtherm ECO - это традиционный конвектор серии Qtherm с тангенциальными вентиляторами с принудительной конвекцией с тангенциальными вентиляторами. Вентилятор расположен в корпусе конвектора параллельно теплообменника таким образом, что при его работе происходит равномерный забор холодного воздуха со стороны оконного проема и нагревается в теплообменнике конвектора.
Принципиальные новшества и преимущества конвекторов Qtherm ECO следующие:
• компактные габаритные размеры конвекторов при высокой теплопроизводительности;
• конвекторы находятся в привлекательном ценовом диапазоне;
• использование ЕС-двигателей значительно снижает энергопотребление вентиляторов;
• ЕС-двигатели вентиляторов оснащены интеллектуальной системой управления, которая выдерживает стабильную скорость вращения вентиляторов в зависимости от внешних воздействий;
• вентиляторы работают еще тише;
• принципиально новый высокопроизводительный
теплообменник с шахматным расположением трубок и более эффективным прогревом пластины, с традиционным подключением G3/4" "евроконус".
Базовый комплект поставки
• корпус из оцинкованной стали покрытый износостойким чёрным порошковым покрытием;
• съёмный теплообменник новой геометрии с шахматным расположением трубок, с латунным узлом подключения с соединением "евроконус" G 3/4”;
• тангенциальные вентиляторы в кожухе на виброопорах с двигателями 220В или ЕС-двигателями 24В;
• блок электрических подключений для электромеханического регулирования в коробке;
• роликовая, либо линейная решетка, из анодированного алюминия, либо окрашенная по RAL, либо с фактурой дерева, мрамора, гранита;
• декоративная рамка по периметру жёлоба из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из резины в месте контакта с решеткой;
• комплект крепёжно-регулировочных ножек;
• воздухоспускной клапан 3/8 ”;
• паспорт, инструкцию по монтажу и эксплуатации.
Дизайн
Исполнение конвекторов с угловыми соединениями для заполнения эркера, дугообразным, волнообразным исполнением, два типа бортика по периметру конвектора U-образного или F-образного четыре варианта цвета анодированной декоративной решетки роликового, либо линейного типа, возможность исполнения в любой цвет по RAL , множество вариантов фактур дерева, мрамора, гранита, позволяют вписать конвектор в любой цвет и тип пола.
Эксплуатационные данные
Рекомендуется эксплуатация в системах водяного отопления с температурой теплоносителя до 130 °С, избыточным давлением теплоносителя до 16 бар, испытательным давлением 25 бар. Конвектор Qtherm может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Напряжение питания вентиляторов ~220 В, 50 Гц переменного тока или -24В постоянного.
Типоразмеры
Выпускаются тип типоразмера отопительных каналов: по ширине 175 мм, 225 мм, 275 мм глубиной 90 мм. По специальному заказу возможно изготовление типоразмера любой длины, дренажными отводами в нижней части корпуса конвектора.
Расчет стоимости
Расчет стоимости нестандартной длины осуществляется в прямой зависимости без дополнительной наценки.
Цены указаны для конвектора с корпусом из оцинкованной стали. Напряжение питания вентиляторов (~220В, либо -24В), роликовое либо линейное исполнение решетки, декоративная рамка по периметру конвектора, тип подключения не влияют на стоимость.
Формирование артикула
| QECO | 175. | 90. | 1800 | RR | U | EV1 | |||
|---|---|---|---|---|---|---|---|---|---|
| Серия Qtherm ECO QECO-питание ~220В QECO EC-питание -24В | |||||||||
| Габаритные размеры Ширина [мм] 175, 225, 275 | |||||||||
| Высота [мм] 90 | |||||||||
| Длина [мм] может быть любой | |||||||||
| Исполнение решётки RR-роликовая (по умолчанию) LR-линейная | |||||||||
| Тип профиля декоративной рамки U-образный профиль (по умолчанию) F-образный профиль | |||||||||
| Тип покрытия решетки EV1-алюминий, анодированный в натуральный цвет (по умолчанию) EV3-алюминий, анодированный в цвет латуни C32-алюминий, анодированный в цвет светлой бронзы RAL-Алюминий, окрашенный в цвет по RAL F-Алюминий с фактурой дерева, мрамора, гранита | |||||||||
| Подключение без обозначения-подключение “справа” L-подключение “слева” | |||||||||
