Встраиваемые в пол конвекторы с принудительной конвекцией с тангенциальными вентиляторами Qtherm

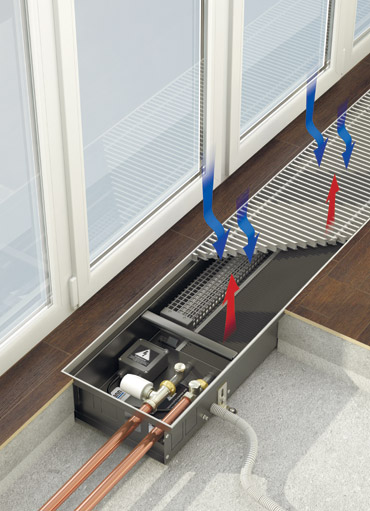

qtherm small

Описание

Встраиваемые в пол конвекторы Qtherm (Querstromgeblaese-konvektion) - это готовый к монтажу отопительный прибор с принудительной конвекцией с тангенциальным вентилятором. Вентилятор расположен в корпусе конвектора параллельно теплообменника таким образом, что при его работе происходит равномерный забор холодного воздуха со стороны оконного проема и нагревается в теплообменнике конвектора. Конвекторы комплектуются в зависимости от влажного или сухого типа помещения как вентиляторами переменного тока ~220 В, так и вентиляторами с ЕС-двигателями постоянного тока -24В. По сравнению с вентиляторами переменного тока они потребляют электроэнергии на 80% меньше. В переходные периоды отопительного сезона конвектор Qtherm может работать без вентилятора за счет естественной конвекции. В базовую комплектацию Qtherm входит встроенный микропроцессорный регулятор с плавным изменением скорости вращения вентиляторов. В зависимости от типа регулирования тепловой мощности - микропроцессорный или электромеханический, конвектор комплектуется соответствующими регуляторами. Тепловая мощность конвектора Qtherm сильно зависит от скорости вращения вентиляторов. Так как при увеличении скорости вращения вентиляторов повышается уровень звукового давления, то рекомендуется при подборе использовать тепловую мощность для средней скорости вращения вентилятора (80% максимальной скорости вращения вентилятора).

Базовый комплект поставки

• корпус из оцинкованной стали покрытый износостойким чёрным порошковым покрытием или нержавеющей стали;съёмный теплообменник с латунным узлом подключения с соединением "евроконус" G 3/4”;
• тангенциальные вентиляторы в кожухе на виброопорах с двигателями 220В или ЕС-двигателями 24В; микропроцессорный регулятор в пластиковой коробке с возможностью плавного изменения скорости вращения вентиляторов тип 201111 или 201112 либо коробка для электромеханического регулирования с блоком тип 201105;
• роликовая, либо линейная решетка, из анодированного алюминия, либо окрашенная по RAL, либо с фактурой дерева, мрамора, гранита;
• декоративная рамка по периметру жёлоба из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
• комплект крепёжно-регулировочных ножек;
• воздухоспускной клапан 3/8 ”;
• паспорт, инструкцию по монтажу и эксплуатации.

Дизайн

Исполнение конвекторов с угловыми соединениями для заполнения эркера, дугообразным, волнообразным исполнением, два типа бортика по периметру конвектора U-образного или F-образного четыре варианта цвета анодированной декоративной решетки роликового, либо линейного типа, возможность исполнения в любой цвет по RAL , множество вариантов фактур дерева, мрамора, гранита, позволяют вписать конвектор в любой цвет и тип пола.

Эксплуатационные данные

Рекомендуется эксплуатация в системах водяного отопления с температурой теплоносителя до 130 °С, избыточным давлением теплоносителя до 16 бар, испытательным давлением 25 бар. Конвектор Qtherm может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Напряжение питания вентиляторов ~220 В, 50 Гц переменного тока или -24В постоянного.

Типоразмеры

Выпускаются 8 типоразмеров отопительных каналов: по ширине 190 мм, 250 мм, 310 мм, 370 мм глубиной 75, 110, 150 мм. По специальному заказу возможно изготовление типоразмера любой ширины и глубины, расположения теплообменника, корпуса из нержавеющей стали, дренажными отводами в нижней части корпуса конвектора.

Расчет стоимости

Расчет стоимости нестандартной длины осуществляется в прямой зависимости без дополнительной наценки.
Напряжение питания вентиляторов (~220В, либо -24В), роликовое либо линейное исполнение решетки, декоративная рамка по периметру конвектора, тип подключения не влияют на стоимость.­­­

Формирование артикула

qtherm articul
